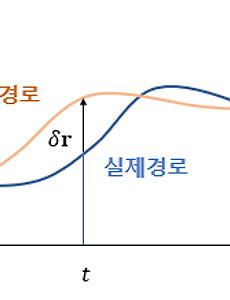

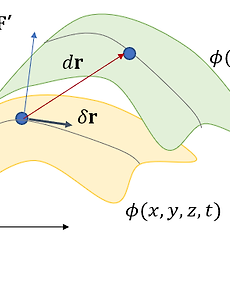

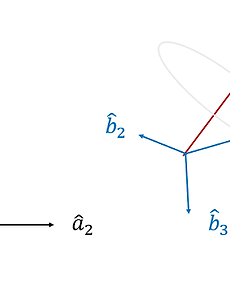

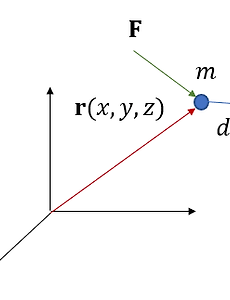

항공우주/동역학26 라그랑지 방정식 (Lagrange’s Equation) 라그랑지 방정식(Lagrange's equation)과 해밀톤 방정식(Hamilton's equation)은 해석 동역학(analytical dynamics)의 근간을 이룬다. 라그랑지 방정식은 해밀톤의 원리(Hamilton's principle)를 일반화 좌표로 표현한 2차 미분 방정식이며, 해밀톤 방정식은 라그랑지 방정식으로부터 유도할 수 있는 1차 미분 방정식이다. \(N\) 개의 질점으로 이루어진 홀로노믹(holonomic) 시스템이 있다고 하자. 그러면 \(N\) 개의 질점의 위치벡터를 일반화 좌표 \(q_i\) 를 이용하여 표현하면 다음과 같다. \[ \mathbf{r}_k= \mathbf{r}_k (q_1, q_2, ... , q_n, t), \ \ \ \ \ k=1, 2, ... ,N \t.. 2021. 8. 8. 일반화 좌표 (Generalized Coordinate) \(N\) 개의 질점으로 이루어진 시스템이 있다고 하자. 각 질점의 위치는 \(N\) 개의 위치 벡터 \(\mathbf{r}_k=\mathbf{r}_k (x_k, y_k, z_k ), \ \ k=1,...,N\) 으로 표현할 수 있다. 여기서 \(x_k, y_k, z_k\) 는 \(k\) 번째 질점의 위치를 직교 좌표계(Cartesian coordinate)로 표시한 좌표다. 질점이 운동할 경우 질점의 각 위치를 시간의 함수 \(x_k (t), y_k (t), z_k (t)\) 로 표현하면 된다. 그러면 3차원 공간상에 \(N\) 개의 운동 궤적이 나타날 것이다. 그런데 만약 \(3N\) 차원 공간이 있다면 \(N\) 개의 질점으로 이루어진 시스템의 운동을 한 점의 운동으로 표현할 수 있지 않을까. 이와.. 2021. 8. 8. 해밀톤의 원리 (Hamilton’s Principle) \(N\) 개의 질점으로 이루어진 시스템이 있다고 하자. 각 질점에 작용하는 합력을 \(\mathbf{R}_k\) 이라고 할 때 시스템이 정적 평형 상태에 있다면 \(\mathbf{R}_k=0\) 이다. 그러면 합력이 질점에 하는 가상일(virtual work)은 \(\mathbf{R}_k \cdot \delta \mathbf{r}_k = 0 \) 이다. 전체 시스템에 대한 가상일은 각 질점의 가상일을 모두 합하면 된다. 전체 가상일도 \(0\) 이다. \[ \delta W= \sum_{k=1}^N \mathbf{R}_k \cdot \delta \mathbf{r}_k = 0 \tag{1} \] 이제 합력을 외력 \(\mathbf{F}_k\) 와 구속력 \(\mathbf{F}_k^\prime\) 의 합으로.. 2021. 8. 4. 홀로노믹 구속 (Holonomic Constraint)과 가상 변위 어떤 시스템을 구성하고 있는 질점들이 자유롭게 움직이지 못하고 운동학적으로 제약을 받고 있다면 그 시스템은 구속(constraint)되어 있다고 한다. 그리고 운동학적인 제약사항을 위치, 속도, 시간 등의 함수로 표현한 것을 구속조건 식이라고 한다. 예를 들면 3차원 공간 상에 두 질점이 길이가 \(L\) 인 막대기로 연결되어 있을 경우, 두 질점은 자유롭게 운동하지 못하고 다음 구속조건 식을 만족하면서 운동해야 한다. \[ (x_1-x_2 )^2+(y_1-y_2 )^2+(z_1-z_2 )^2=L^2 \tag{1} \] 구속조건은 구속조건식의 형태에 따라 크게 홀로노믹 구속(holonomic constraint)과 비홀로노믹 구속(nonholonomic constraint)으로 분류된다. 홀로노믹 구속은.. 2021. 8. 4. 포텐셜 에너지 (Potential Energy) 직교 좌표계(Cartesian frame)에서 어떤 질점 \(m\) 에 힘 \(\mathbf{F}\) 가 가해지고 이로 인하여 아주 짧은 시간 \(dt\) 동안에 질점의 위치가 \(\mathbf{r}\) 에서 \(\mathbf{r}+d\mathbf{r}\) 로 변화했을 때, 힘 \(\mathbf{F}\) 가 한 일(work)은 다음과 같이 정의된다. \[ dW = \mathbf{F} \cdot d\mathbf{r} \] 여기서 \(d\mathbf{r}\) 을 극소 변위(infinitesimal displacement)라고 하고 \(dW\) 를 극소 일이라고 한다. 뉴턴 운동 법칙에 의해서 \(\mathbf{F}=m \ddot{\mathbf{r}}\) 이므로 위 식에 대입하면 일 \(dW\) 는 다음과 같.. 2021. 8. 3. 기본 운동학 방정식 (BKE) 동일한 벡터라도 좌표계가 달라지면 그 표현이 달라진다. 뿐만 아니라 동일한 벡터를 시간 미분할 때도 미분을 수행하는 좌표계가 달라지면 그 값이 달라진다. 예를 들어 어떤 원판의 중심에서 원판 위의 한점을 가리키는 위치 백터 \(\vec{r}\)이 있다고 하자. 이 원판이 회전하고 관찰자 A도 원판의 중심에서 원판과 같이 회전한다고 하자. 그러면 관찰자 A에게는 시간이 흘러도 벡터 \(\vec{r}\)의 크기와 방향이 바뀌지 않고 그대로일 것이므로, 이 벡터를 시간에 대해서 미분한다면 관찰자 A는 그 값을 \(0\)이라고 할 것이다. 반면에 원판의 중심에 또다른 관찰자 B가 있다고 하자. 관찰자 B는 원판이 회전함에도 불구하고 원판과는 별개로 그대로 있다고 하자(약간 공중 부양해 있다고 가정). 그러면 관.. 2021. 4. 13. 각속도 벡터 각속도 벡터(angular velocity vector)는 어떤 좌표계를 기준으로 다른 좌표계가 회전 운동할 때, 회전축과 회전 속력을 나타내기 위한 벡터다. 각속도 벡터의 크기는 회전 속력의 크기인 각속력을 나타내고, 각속도 벡터의 방향은 기준 좌표계에 대하여 회전 운동하는 좌표계의 순간적인 회전축 방향을 나타낸다. 각속력의 크기뿐만 아니라 회전축 방향도 순간순간 변할 수 있으므로 각속도 벡터는 시간의 함수다. 좌표계 \(\{b\}\)가 좌표계 \(\{a\}\)를 기준으로 회전 운동할 때, 좌표계 \(\{a\}\)에서 본 좌표계 \(\{b\}\)의 각속도 벡터는 \(^a \vec{\omega}^b\)로 표기한다. 예를 들어서 원판이 점 \(O\)를 중심으로 일정한 각속력 \(\omega_0\)로 회전하.. 2021. 4. 13. 좌표변환 방법 비교 좌표변환 방법으로서 방향코사인행렬(DCM), 오일러각, 그리고 쿼터니언에 대해서 알아보았다. 이제 각각의 장단점을 비교해 보자. 먼저 DCM은 9개의 파라미터로 좌표변환을 표현한다. 그 중 6개는 구속조건을 만족해야 한다. 구속조건은 DCM이 단위직교 행렬(orthonormal matrix)이어야 한다는 것이었다. 이 구속 조건을 맞추기가 쉽지 않다는 것이 DCM의 큰 단점이다. 시간이 흐름에 따라서 좌표계의 자세가 달라질 경우 DCM의 미분 방정식을 세우고 이 방정식을 적분하여 매시간 마다 DCM을 계산해야 하는데, 이 때 수치 오차 때문에 계산된 DCM이 단위직교 행렬이 안될 수가 있다. DCM은 반드시 단위직교 행렬이어야 하므로 강제적으로 단위직교 행렬로 만들어야 할 필요가 있는데, 이것이 쉽지 않.. 2021. 2. 8. 쿼터니언 (Quaternions) 오일러의 회전 정리(Euler's rotation theorem)에 의하면 모든 좌표변환은 어떤 회전축과 그 회전축을 중심으로 하는 한번의 회전을 통해서 가능하다. 쿼터니언(quaternions)의 정의는 이 회전축과 회전각에 기반을 두고 있다. 좌표계 \(\{a\}\)를 회전축 \(\hat{p}\) 를 중심으로 회전각 \(\beta\) 만큼 회전하여 좌표계 \(\{b\}\)로 변환했다고 하면, 좌표계 \(\{a\}\)에서 좌표계 \(\{b\}\)로의 쿼터니언 \(q_b^a\)는 다음과 같이 정의된다. \[ q_b^a= \begin{bmatrix} q_0 \\ q_1 \\ q_2 \\ q_3 \end{bmatrix} = \begin{bmatrix} \cos \left( \frac{\beta}{2} \ri.. 2021. 2. 8. 짐벌락 (Gimbal Lock) 3자유도 짐벌 시스템에는 3개의 고리가 있다. 각각의 고리는 자신이 가진 단일 회전축을 중심으로만 회전할 수 있다. 한 고리의 회전축은 다른 두 고리의 회전축과 서로 직각을 이루도록 만들어졌다. 가장 바깥쪽 고리(빨강색)는 짐벌 시스템의 외부에 지지되어 있는 축을 중심으로 회전한다. 중간에 있는 고리(녹색)는 가장 바깥 쪽 고리에 회전축이 부착되어 있다. 가장 안쪽 고리(파랑색)는 회전축이 중간 고리에 부착되어 있다. 따라서 가장 바깥쪽 고리(빨강색)가 회전하면 안쪽에 있는 두개의 고리도 함께 움직이지만, 가장 안쪽에 있는 고리(파랑색)가 회전하더라도 그 바깥 쪽 고리는 영향을 받지 않는다. 이와 같이 3개의 고리가 서로 직각인 회전축을 갖는 구조를 3자유도 짐벌 시스템이라고 한다. 이러한 짐벌 시스템의.. 2021. 2. 7. 이전 1 2 3 다음
