[CNN] 2D 컨볼루션

독립변수가 1개인 함수로 표현되는 신호 $x[n]$을 1차원 신호(one-dimensional signal)라고 한다. 여기서 $n$은 인덱스로서 정수 값을 갖는다. 이 인덱스는 보통 시간스텝(time step)을 나타낸다. 1차원 신호와 관련된 컨볼루션을 1D 컨볼루션이라고 하거나 그냥 컨볼루션이라고 한다.





독립변수가 2개인 함수로 표현되는 신호 $x[m,n]$을 2차원 신호라고 한다. 2차원 신호에서 인덱스는 주로 공간상의 위치를 나타내는 배열 또는 순서를 뜻한다. 2차원 신호는 행렬로 나타내며 $m$은 행, $n$은 열을 나타낸다. 대표적인 2차원 신호로는 이미지(image) 신호가 있다.



이미지 신호



2차원 신호와 관련된 컨볼루션을 2D 컨볼루션이라고 한다. 지금부터 LTI(linear time-invariant) 시스템과 1D 컨볼루션에서 다루었던 내용을 그대로 이용하여 LSI(linear shift-invariant) 시스템과 2D 컨볼루션의 관계를 설명하고자 한다. 복습한다고 생각하고 읽어주기 바란다.



2020/07/23 - [CNN의 수학] - LTI 시스템과 컨볼루션

수학적으로 시스템은 2차원 입력신호에서 2차원 출력신호를 연결하는 연산자(operator) $\mathcal{F}$로 표현할 수 있다.



$$y[m,n]=\mathcal{F}\{x[m,n]\}$$



시스템



시스템이 중첩의 원리를 만족하면 선형(linear) 시스템이라고 한다. 중첩의 원리는 다음과 같은 것이다.

$y_1[m,n]=\mathcal{F}\{x_1[m,n]\},y_2[m,n]=\mathcal{F}\{x_2[m,n]\}$ 일 때,

$$\begin{array}{rl}\mathcal{F}\{{\alpha }_1{x}_1[m,n]+{\alpha }_2{x}_2[m,n]\}& ={\alpha }_1\mathcal{F}\{x_1[m,n]\}+{\alpha }_2\mathcal{F}\{x_2[m,n]\}\\ \\ & ={\alpha }_1{y}_1[m,n]+{\alpha }_2{y}_2[m,n]\end{array}$$

이면, $\mathcal{F}$는 선형 시스템이다.

인덱스가 시간일 때 사용한 시불변(time-invariant)이라는 용어 대신에 인덱스가 공간일 때에는 시프트-불변(shift-invariant)이라는 용어를 사용한다. 의미는 똑같다. 시프트-불변 시스템을 수식으로 표현하면 다음과 같다.

$y[m,n]=F\{x[m,n]\}$ 일 때,
$y[m-m_0,n-n_0]=\mathcal{F}\{x[m-m_0,n-n_0]\}$ 이면,
$\mathcal{F}$는 시프트-불변 시스템이다.

시스템이 선형(linear)이고 시프트-불변(shift-invariant)이라면 LSI 시스템이라고 한다.

이제 LSI 시스템에 임의의 입력 $x[m,n]$을 가했을 때 출력 $y[m,n]$이 어떻게 계산되는지 알아보자. 그 전에 먼저 2차원 임펄스(impulse) 신호에 대해 알아보자.

2차원 임펄스 신호는 $m=0$, $n=0$일 때만 크기가 1이고, $m\ne 0$ 또는 $n\ne 0$에서는 크기가 모두 0인 신호다. 기호로 $\delta [m,n]$이라 쓴다. 크기가 1이므로 단위 임펄스라고 하기도 한다.

임펄스를 수식으로 표현하면 다음과 같다.



$$\delta [m,n]=\{\begin{array}{ll}1,& \text{if }m=0\text{ and }n=0\\ 0,& \text{if }m\ne 0\text{ or }n\ne 0\end{array}$$



임펄스 신호

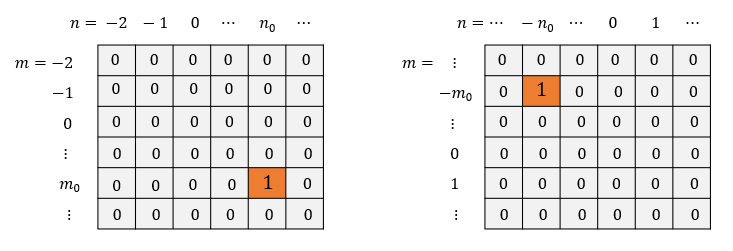

2차원 임펄스 신호를 오른쪽과 아래로 $m_0$, $n_0$ 만큼 시프트(shift)시킨 신호는 $\delta [m-m_0,n-n_0]$이다. 임펄스 신호를 왼쪽과 위로 $m_0$, $n_0$ 만큼 시프트시킨 신호는 $\delta [m+m_0,n+n_0]$이다. 아래 그림의 왼쪽은 $\delta [m-m_0,n-n_0]$를 오른쪽은 $\delta [m+m_0,n+n_0]$를 그린 것이다.



시프트된 임펄스 신호



임의의 입력 신호 $x[m,n]$은 다음과 같이 임펄스 신호를 이용한 수식으로 표현할 수 있다.



$$\begin{array}{rl}x[m,n]& =\cdots +x[-2,-2]\delta [m+2,n+2]+x[-2,-1]\delta [m+2,n+1]\\ \\ & +x[-2,0]\delta [m+2,n]+x[-2,1]\delta [m+2,n-1]+\cdots \\ \\ & +x[-1,-2]\delta [m+1,n+2]+x[-1,-1]\delta [m+1,n+1]+\cdots \end{array}$$



위 식은 덧셈이 무한히 이어지는 식이라서 쓰기 불편하므로 시그마 기호를 이용해서 간단하게 다음과 같이 표현한다.



$$x[m,n]=\sum _{k=-\mathrm{\infty }}^{\mathrm{\infty }}\sum _{l=-\mathrm{\infty }}^{\mathrm{\infty }}x[k,l]\delta [m-k,n-l]$$



임펄스 신호의 특성상 $k=m$,$l=n$에서만 $\delta [m-k,n-l]=1$이고 나머지는 모두 0이므로 위 식의 좌우변이 같다는 것을 알 수 있다.

이제 2차원 임펄스를 LSI 시스템의 입력으로 가해보자. 이 때 출력을 임펄스 반응(impulse response) 또는 점 확산 함수(point spread function)라고 하며 기호로 $h[m,n]$이라 쓴다.



임펄스 반응



수식으로 표현하면 다음과 같다.



$$h[m,n]=\mathcal{F}\{\delta [m,n]\}$$



이제 시스템에 임의의 입력 $x[n]$을 가했을 때 출력을 수식으로 써보자.



$$y[m,n]=\mathcal{F}\{x[m,n]\}$$



임의의 입력 신호 $x[m,n]$을 임펄스 신호를 이용한 수식으로 표현할 수 있다고 했으므로, 위 식은 다음과 같이 쓸 수 있다.



$$\begin{array}{rl}y[m,n]& =\mathcal{F}\{x[m,n]\}\\ \\ & =\mathcal{F}\{\cdots +x[0,-1]\delta [m,n+1]+x[0,0]\delta [m,n]+x[0,1]\delta [m,n-1]+\cdots \\ \\ & =\mathcal{F}\{\sum _{k=-\mathrm{\infty }}^{\mathrm{\infty }}\sum _{l=-\mathrm{\infty }}^{\mathrm{\infty }}x[k,l]\delta [m-k,n-l]\}\end{array}$$



만약 시스템이 선형이라면, 중첩의 원리가 적용되므로 위 식은 다음과 같이 된다.



$$\begin{array}{rl}y[m,n]& =\cdots +x[0,-1]\mathcal{F}\{\delta [m,n+1]\}+x[0,0]\mathcal{F}\{\delta [m,n]\}+x[0,1]\mathcal{F}\{\delta [m,n-1]\}+\cdots \\ \\ & =\sum _{k=-\mathrm{\infty }}^{\mathrm{\infty }}\sum _{l=-\mathrm{\infty }}^{\mathrm{\infty }}x[k,l]\mathcal{F}\{\delta [m-k,n-l]\}\end{array}$$



또한 이에 덧붙여서 시스템이 시프트-불변이라면 위 시스템은 다음과 같이 된다.



$$\begin{array}{rl}y[m,n]& =\cdots +x[0,-1]h[m,n+1]+x[0,0]h[m,n]+x[0,1]h[m,n-1]+\cdots \\ \\ & =\sum _{k=-\mathrm{\infty }}^{\mathrm{\infty }}\sum _{l=-\mathrm{\infty }}^{\mathrm{\infty }}x[k,l]h[m-k,n-l]\end{array}$$



따라서 LSI 시스템의 입력이 $x[m,n]$일 때 출력 $y[m,n]$은 다음과 같이 된다.



$$y[m,n]=\sum _{k=-\mathrm{\infty }}^{\mathrm{\infty }}\sum _{l=-\mathrm{\infty }}^{\mathrm{\infty }}x[k,l]h[m-k,n-l]$$



여기서 2차원 컨볼루션을 다음과 같이 정의하면,



$$h[m,n]\ast x[m,n]=\sum _{k=-\mathrm{\infty }}^{\mathrm{\infty }}\sum _{l=-\mathrm{\infty }}^{\mathrm{\infty }}x[k,l]h[m-k,n-l]$$



LSI 시스템의 출력은 시스템의 임펄스 반응과 입력의 컨볼루션이다.



$$y[m,n]=h[m,n]\ast x[m,n]$$



LSI 시스템의 임펄스 반응에는 시스템의 모든 정보가 담겨져 있다. LSI 시스템의 임펄스 반응은 시스템 그 자체다.



시스템은 곧 임폴스 반응이다.



이미지 처리 분야에서는 LSI 시스템을 이미지 필터 또는 2D 커널이라고 부른다.
