CW 방정식 (Clohessy-Wiltshire Equations)

by 깊은대학 2023. 1. 27.

chief 위성에서 deputy 위성의 까지의 거리가 지구중심에서 chief 위성까지의 거리보다 매우 작은 경우 chief 위성에 대한 deputy 위성의 상대 운동을 Hill 좌표계로 표현하면 다음과 같았다.



\[ \begin{align} & \ddot{x}- \left( \frac{2\mu}{r^3} + \frac{h^2}{r^4} \right) x+ \frac{2(\vec{r} \cdot \vec{v} ) h}{r^4 } y- 2 \frac{h}{r^2 } \dot{y} = f_1 \tag{1} \\ \\ & \ddot{y}+ \left( \frac{\mu}{r^3} - \frac{h^2}{r^4} \right) y - \frac{2(\vec{r} \cdot \vec{v} ) h}{r^4 } x + 2 \frac{h}{r^2 } \dot{x} =f_2 \\ \\ & \ddot{z}+ \frac{\mu}{r^3 } z=f_3 \end{align} \]







여기서 \( \delta \vec{r}=x \hat{o}_1+y\hat{o}_2+z\hat{o}_3\) 는 deputy 위성의 상대 위치 벡터이고 \(\vec{r}\) 과 \(\vec{v}\) 는 chief 위성의 위치벡터와 속도벡터, \(r\) 은 \(\vec{r}\) 의 크기, \(h\) 는 chief 위성의 각운동량 벡터 \(\vec{h}\) 의 크기, \(\mu\) 는 중력 파라미터, \(f_1, f_2, f_3\) 는 섭동력(perturbing specific force)의 차이다.





chief 위성의 궤도를 기준 궤도(reference orbit)이라고 한다. 만약 기준 궤도가 원이라면 위 식은 상당히 단순화된다. 원궤도에서는 \(\vec{r} \cdot \vec{v}=0\) 이고, \(h=\sqrt{\mu r} \) 이므로 식 (1)은 다음과 같이 된다.



\[ \begin{align} & \ddot{x}- \frac{3\mu}{r^3} x - 2 \sqrt{ \frac{\mu}{r^3 }} \dot{y} =f_1 \tag{2} \\ \\ & \ddot{y} + 2 \sqrt{ \frac{\mu}{r^3 }} \dot{x} =f_2 \\ \\ & \ddot{z}+ \frac{\mu}{r^3 } z=f_3 \end{align} \]



또한 원궤도에서 각속력 \(n\) 은 다음과 같이 주어지므로



\[ n= \frac{v}{r} = \frac{ \sqrt{ \frac{\mu}{r}}}{r} = \sqrt{ \frac{\mu}{r^3}} \tag{3} \]



식 (2)는 다음과 같이 된다.



\[ \begin{align} & \ddot{x}- 3n^2 x - 2 n \dot{y} =f_1 \tag{4} \\ \\ & \ddot{y} + 2 n \dot{x} =f_2 \\ \\ & \ddot{z}+ n^2 z=f_3 \end{align} \]



식 (4)를 Clohessy-Wiltshire(CW) 방정식이라고 한다. CW 방정식은 Hill 방정식 또는 Euler-Hill 방정식으로 부르기도 한다. CW 방정식은 1960년대부터 위성 근접 작업, 예를 들면 랑데부나 편대비행 등을 모델링하는데 광범위하게 사용되고 있다. 식 (1)과는 달리 CW 방정식 (4)는 계수가 일정한 시불변(time-invariant) 시스템이기 때문에 섭동력을 무시할 경우(\(f_1=f_2=f_3=0\)) 해석적인 풀이가 가능하다.

섭동력이 모두 \(0\) 이라고 가정하고 CW 방정식 (4)를 풀어보자. \(z\) 방향(cross-track) 상대 운동은 다른 두 방향의 상대 운동과 독립적이고 방정식이 단순하므로 먼저 풀어보도록 한다.



\[ \begin{align} & z(t)=z_0 \cos (nt) + \frac{ \dot{z}_0}{n} \sin (nt) \tag{5} \\ \\ & \dot{z}(t)= -z_0 n \sin (nt) + \dot{z}_0 \cos (nt) \end{align} \]

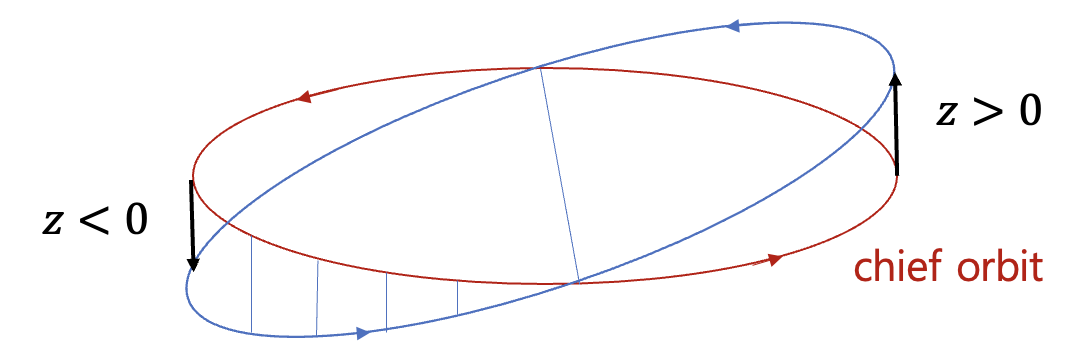

여기서 \(z_0\), \(\dot{z}_0\) 는 각각 \(z\) 와 \(\dot{z}\) 의 초기값이다. \(z\) 방향의 상대 운동은 기준 궤도의 각속력 \(n\) 과 동일한 주파수로 진동한다는 것을 알 수 있다. 물리적으로 이 운동은 기준 궤도와 약간 다른 경사각을 갖는 운동으로 표현할 수 있다.





\(x-y\) (radial/along-track) 운동은 결합되어 있어서 다음과 같이 벡터 행렬식으로 쓸 수 있다.



\[ \begin{bmatrix} \dot{x} \\ \dot{y} \\ \ddot{x} \\ \ddot{y} \end{bmatrix} =\begin{bmatrix} 0 & 0 & 1 & 0 \\ 0 & 0 & 0 & 1 \\ 3n^2 & 0 & 0 & 2n \\ 0 & 0 & -2n & 0 \end{bmatrix} \begin{bmatrix} x \\ y \\ \dot{x} \\ \dot{y} \end{bmatrix}=A \begin{bmatrix} x \\ y \\ \dot{x} \\ \dot{y} \end{bmatrix} \tag{6} \]



위 식을 풀면 다음과 같다.



\[ \begin{bmatrix} x \\ y \\ \dot{x} \\ \dot{y} \end{bmatrix} =e^{At} \begin{bmatrix} x_0 \\ y_0 \\ \dot{x}_0 \\ \dot{y}_0 \end{bmatrix} = \begin{bmatrix} \Phi_{rr} (t) & \Phi_{rv} (t) \\ \Phi_{vr} (t) & \Phi_{vv} (t) \end{bmatrix} \begin{bmatrix} x_0 \\ y_0 \\ \dot{x}_0 \\ \dot{y}_0 \end{bmatrix} \tag{7} \]



여기서 \(x_0\), \(y_0\), \(\dot{x}_0\), \(\dot{y}_0\) 는 각각 \(x, y\) 와 \(\dot{x}, \dot{y}\) 의 초기값이고



\[ \begin{align} & \Phi_{rr} (t)= \begin{bmatrix} 4-3 \cos (nt) & 0 \\ 6(\sin (nt)-nt) & 1 \end{bmatrix} \tag{8} \\ \\ & \Phi_{rv} (t)= \begin{bmatrix} \frac{1}{n} \sin (nt) & \frac{2}{n} (1-\cos (nt) ) \\ \frac{2}{n} (\cos (nt) -1) & \frac{4}{n} \sin (nt)-3t \end{bmatrix} \\ \\ & \Phi_{vr} (t)= \begin{bmatrix} 3n \sin (nt) & 0 \\ 6n (\cos (nt)-1) & 0 \end{bmatrix} \\ \\ & \Phi_{vv} (t)= \begin{bmatrix} \cos (nt) & 2 \sin (nt) \\ -2 \sin (nt) & 4 \cos (nt)-3 \end{bmatrix} \end{align} \]



이다.





\(z\) 방향과 마찬가지로 \(x, y\) 방향 상대 운동도 기준 궤도의 각속력 \(n\) 과 동일한 주파수로 진동한다는 것을 알 수 있다.

식 (7)과 (8)에서 \(x\) 와 \(y\) 를 풀어 쓰면 다음과 같다.



\[ \begin{align} x(t) &= (4-3 \cos (nt) ) x_0+ \frac{1}{n} \sin (nt) \dot{x}_0+ \frac{2}{n} (1-\cos (nt) ) \dot{y}_0 \tag{9} \\ \\ &= \frac{\dot{x}_0}{n} \sin (nt)- \left(3 x_0+ \frac{2}{n} \dot{y}_0 \right) \cos (nt) +4x_0+ \frac{2}{n} \dot{y}_0 \\ \\ y(t) &= 6(\sin (nt)-nt) x_0+y_0+\frac{2}{n} (\cos (nt)-1) \dot{x}_0+ \left( \frac{4}{n} \sin (nt)-3t \right) \dot{y}_0 \tag{10} \\ \\ &= 2 \left( 3x_0+ \frac{2}{n} \dot{y}_0 \right) \sin (nt)+ \left( \frac{2}{n} \dot{x}_0 \right) \cos (nt)+y_0-\frac{2}{n} \dot{x}_0-3(2nx_0+ \dot{y}_0 )t \end{align} \]



식 (10)에 의하면 \(y\) 는 시간이 지남에 따라 선형적으로 증가하는 항을 가지고 있다. 따라서 \(2nx_0+ \dot{y}_0=0\) 이 아닌 이상 deputy 위성은 chief 위성으로부터 멀어질 것이고 둘 사이의 거리는 한없이 증가할 것이다.

식 (6)에서 행렬 \(A\) 의 고유값을 구해보면 다음과 같다.



\[ \begin{align} det(A-sI) &= det \begin{bmatrix} -s & 0 & 1 & 0 \\ 0 & -s & 0 & 1 \\ 3n^2 & 0 & -s & 2n \\ 0 & 0 & -2n & -s \end{bmatrix} \tag{11} \\ \\ &=s^4+n^2 s^2=s^2 (s^2+n^2 )=0 \\ \\ \to & \ s=0, \ 0, \ +jn, \ -jn \end{align} \]



따라서 시스템 (6)은 3개의 운동 모드를 갖는다는 것을 알 수 있다.

먼저 고유값 \(s=0\) 에 해당하는 모드는 일정(constant)한 운동모드라는 것을 짐작할 수 있는데 이 모드만을 발현하기 위한 초기값은 다음과 같다.



\[ x_0=0, \ y_0=arbitrary, \ \dot{x}_0=0, \ \dot{y}_0=0 \tag{12} \]



그러면 식 (9)와 (10)에서



\[ x(t)=0, \ \ y(t)=y_0 \tag{13} \]



가 되므로 deputy 위성은 \(y\) 방향 (along-track) 으로 기준 궤도에 대해 궤도 반지름은 같지만 \(y_0\) 만큼 앞서거나 또는 뒤지는 운동을 하는 것을 알 수 있다.

또 다른 고유값 \(s=0\)(중근)에 해당하는 모드는 일정(constant)한 시간 변화율을 갖는 운동모드라는 것을 짐작할 수 있는데 이 모드만을 발현하기 위한 초기값은 다음과 같다.



\[ x_0=arbitrary,\ y_0=arbitrary, \ \dot{x}_0=0, \ \dot{y}_0= -\frac{3nx_0}{2} \tag{14} \]



그러면 식 (9)와 (10)에서



\[ x(t)=x_0, \ \ y(t)= \frac{-3nx_0}{2} t+y_0 \tag{15} \]



가 되므로 deputy 위성은 기준 궤도에 비해 고도가 높고 (\(x_0 \gt 0\)) 일정 속도로 뒤쳐지는 (\(\dot{y} \lt 0\))운동을 하는 것을 알 수 있다. 반대로 기준 궤도에 비해 고도가 낮으며 (\(x_0 \lt 0\)) 일정 속도로 앞서가는 (\(\dot{y} \gt 0\))운동을 한다.

아래 영상에서 파란색은 deputy 위성, 빨간색은 chief 위성을 나타낸다. 왼쪽 영상은 ECI 좌표계에서, 오른쪽 영상은 Hill 좌표계에서 본 운동이다.





고유값 \(s= \pm jn\) 에 해당하는 모드는 주파수 \(n\) 으로 진동하는 운동모드라는 것을 짐작할 수 있는데 이 모드만을 발현하기 위한 초기값은 다음과 같다.



\[ x_0=arbitrary,\ y_0=arbitrary, \ \dot{x}_0=0, \ \dot{y}_0= -2nx_0 \tag{16} \]



그러면 식 (9)와 (10)에서



\[ x(t)=x_0 \cos (nt), \ \ y(t)= -2x_0 \sin (nt)+y_0 \tag{17} \]



가 되므로 deputy 위성은 chief 위성의 궤도 주기와 같은 주기로 chief 위성 주위를 회전(loop)하는 운동을 하는 것을 알 수 있다.





일반적인 초기값에 대해서는 위 3가지 모드가 복합적으로 나타난다. 초기값에 따라서는 루프 궤적보다는 굽이치는 궤적을 보이기도 한다.
