[Discrete-Time] 자유최종상태 (Free-final-state) LQR

다음과 같은 선형 시스템에 대해서



$$\begin{array}{}\text{(1)}& {\mathbf{x}}_{t+1}=F_t{\mathbf{x}}_t+G_t{\mathbf{u}}_t\end{array}$$



목적함수가 다음과 같이 2차함수로 주어지는



$$\begin{array}{}\text{(2)}& J_t=\frac{1}{2}{\mathbf{x}}_N^T{S}_N{\mathbf{x}}_N+\frac{1}{2}\sum _{t=i}^{N-1}({\mathbf{x}}_t^T{Q}_t{\mathbf{x}}_t+{\mathbf{u}}_t^T{R}_t{\mathbf{u}}_t)\end{array}$$



LQR 문제의 해는 다음과 같다. 여기서는 최종 상태변수에 관한 제약조건이 없다고 가정한다 (https://pasus.tistory.com/38).



$$\begin{array}{r}\text{(3)}& & {\mathbf{x}}_{t+1}=F_t{\mathbf{x}}_t+G_t{\mathbf{u}}_t\\ \text{(4)}& & {\lambda }_t=F_t^T{\lambda }_{t+1}+Q_t{\mathbf{x}}_t\\ \text{(5)}& & \mathbf{0}=G_t^T{\lambda }_{t=1}+R_t{\mathbf{u}}_t\\ \text{(6)}& & \mathbf{0}={(S_N{\mathbf{x}}_N-{\lambda }_N)}^{T}d{\mathbf{x}}_N\end{array}$$



최적제어는 식 (5)로부터 다음과 같이 주어진다.



$$\begin{array}{}\text{(7)}& {\mathbf{u}}_t=-R_t^{-1}{G}_t^T{\lambda }_{t+1}\end{array}$$



시스템의 최종 상태변수가 정해지지 않고 계산되어야 한다면, 즉 자유최종상태(free-final-state) 문제라면 $d{\mathbf{x}}_N\ne 0$ 이므로 최종 코스테이트(costate)는 시스템의 상태변수와 다음 관계식을 만족한다.



$$\begin{array}{}\text{(8)}& {\lambda }_N=S_N{\mathbf{x}}_N\end{array}$$



이제, 자유최종상태 LQR 문제를 풀어보자.





식 (8)은 시간스텝 $N$ 에서만 적용되지만, 모든 시간스텝 $i\le t\le N$ 에서도 적용된다고 가정한다. 즉,



$$\begin{array}{}\text{(9)}& {\lambda }_t=S_t{\mathbf{x}}_t\end{array}$$



만약 식 (9)를 만족하는 $S_t$ 를 구할 수 있다면 이러한 가정은 유효할 것이다. 식 (9)를 식 (7)에 대입하고, 이를 식 (3)에 대입하면 다음식을 얻을 수 있다.



$$\begin{array}{}\text{(10)}& {\mathbf{x}}_{t+1}=F_t{\mathbf{x}}_t-G_t{R}_t^{-1}{G}_t^T{S}_{t+1}{\mathbf{x}}_{t+1}\end{array}$$



식 (10)을 ${\mathbf{x}}_{t+1}$ 에 관해서 정리하면 다음과 같다.



$$\begin{array}{}\text{(11)}& {\mathbf{x}}_{t+1}={(I+G_t{R}_t^{-1}{G}_t^T{S}_{t+1})}^{-1}{F}_t{\mathbf{x}}_t\end{array}$$



이번에는 식 (9)를 식 (4)에 대입하면 다음식을 얻을 수 있다.



$$\begin{array}{}\text{(12)}& S_t{\mathbf{x}}_t=F_t^T{S}_{t+1}{\mathbf{x}}_{t+1}+Q_t{\mathbf{x}}_t\end{array}$$



식 (11)을 (12)에 대입하고 정리하면 다음과 같이 된다.



$$\begin{array}{}\text{(13)}& S_t{\mathbf{x}}_t=F_t^T{S}_{t+1}{(I+G_t{R}_t^{-1}{G}_t^T{S}_{t+1})}^{-1}{F}_t{\mathbf{x}}_t+Q_t{\mathbf{x}}_t\end{array}$$



위 식은 모든 ${\mathbf{x}}_t$ 에 대해서 성립해야 하므로, 다음식이 얻어진다.



$$\begin{array}{}\text{(14)}& S_t=F_t^T{S}_{t+1}{(I+G_t{R}_t^{-1}{G}_t^T{S}_{t+1})}^{-1}{F}_t+Q_t\end{array}$$



행렬 역변환 정리(matrix inversion lemma)에 의하면 식 (14)는 다음 식이 된다.



$$\begin{array}{}\text{(15)}& S_t=F_t^T{S}_{t+1}[I-G_t{(R_t+G_t^T{S}_{t+1}{G}_t)}^{-1}{G}_t^T{S}_{t+1}]F_t+Q_t\end{array}$$



식 (15)는 시간적으로 역방향(backward)으로 풀 수 있는 식이다. 식 (15)의 오른쪽 항은 $S_{t+1}$ 를 제외하고는 모두 문제에서 주어진 행렬이므로 $S_{t+1}$ 만 알면 $S_t$ 를 계산할 수 있다. 식 (8)을 통해서 식 (9)를 유추해 냈으므로 시간스텝 $t=N$ 일 때 $S_t$ 의 경계값은 최종 상태변수의 가중치 행렬인 $S_N$ 이 된다. 따라서 식 (15)에 의해서 식 (9)가 타당한 가정임을 알 수 있다. 식 (15)를 리카티 방정식(Riccati equation)이라고 한다.

최종값 $S_N$ 을 이용해서 시간적으로 역순으로 모든 시간스텝에서 $S_t$ 를 계산할 수 있다. 그러면 식 (7)로 다음과 같이 최적제어를 계산할 수 있다.



$$\begin{array}{}\text{(16)}& {\mathbf{u}}_t=-R_t^{-1}{G}_t^T{\lambda }_{t+1}=-R_t^{-1}{G}_t^T{S}_{t+1}{\mathbf{x}}_{t+1}\end{array}$$



시스템 운동인 식 (3)을 식 (16)에 대입하면,



$$\begin{array}{}\text{(17)}& {\mathbf{u}}_t=-R_t^{-1}{G}_t^T{S}_{t+1}(F_t{\mathbf{x}}_t+G_t{\mathbf{u}}_t)\end{array}$$



가 되고, 이 식을 정리하면 최종적으로 다음 식을 얻을 수 있다.



$$\begin{array}{}\text{(18)}& {\mathbf{u}}_t=-{(G_t^T{S}_{t+1}{G}_t+R_t)}^{-1}{G}_t^T{S}_{t+1}{F}_t{\mathbf{x}}_t\end{array}$$



여기서 LQ 게인 $K_t$ 를 다음과 같이 정의하면,



$$\begin{array}{}\text{(19)}& K_t=-{(G_t^T{S}_{t+1}{G}_t+R_t)}^{-1}{G}_t^T{S}_{t+1}{F}_t\end{array}$$



최적제어는 다음과 같이 상태변수 피드백 제어의 형태가 된다.



$$\begin{array}{}\text{(20)}& {\mathbf{u}}_t=K_t{\mathbf{x}}_t\end{array}$$



LQ 게인은 상태변수에 비례하는 제어입력을 산출하는 비례 제어의 이득값이다. 식 (19)에 의하면 LQ 게인은 상태변수의 궤적과 무관하게 계산할 수 있다. 따라서 최적제어인 식 (20)을 시스템에 직접 적용하기 전에 미리 LQ 게인을 계산해서 저장해 놓을 수 있다. 그런 후 순차적으로 LQ 게인을 꺼내서 식 (14)로 최적제어 값을 계산해서 시스템에 인가하면 최적 궤적 시퀀스 $\{{\mathbf{x}}_i^{\ast },{\mathbf{x}}_{i+1}^{\ast },\cdots ,{\mathbf{x}}_N^{\ast }\}$ 을 계산해 낼 수 있다.

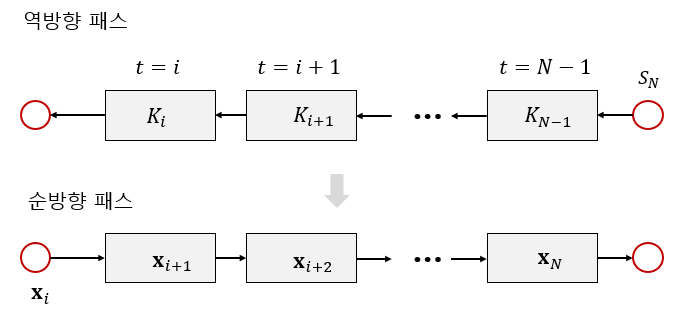

요약하면, LQR은 최종 시간에서부터 역방향 시간으로 LQ 게인을 계산하는 역방향 패스(backward pass)와 순방향 시간으로 최적제어를 시스템에 적용하여 궤적을 계산하는 순방향 패스(forward pass)로 구성된다.
