[Continuous-Time] 고정최종상태 (Fixed-final-state) LQR

다음과 같이 선형 시스템이 있다.



$$\begin{array}{}\text{(1)}& \dot{\mathbf{x}}=A\mathbf{x}+B\mathbf{u}\end{array}$$



이 시스템의 초기 시간 $t_0$ 와 초기 상태변수 $\mathbf{x}(t_0)$ 는 주어졌다고 가정한다. 또한 최종 시간 $t_f$ 와 최종 상태변수 $\mathbf{x}(t_f)$ 도 미리 원하는 값 ${\mathbf{x}}_f$ 로 설정되었다고 가정한다.

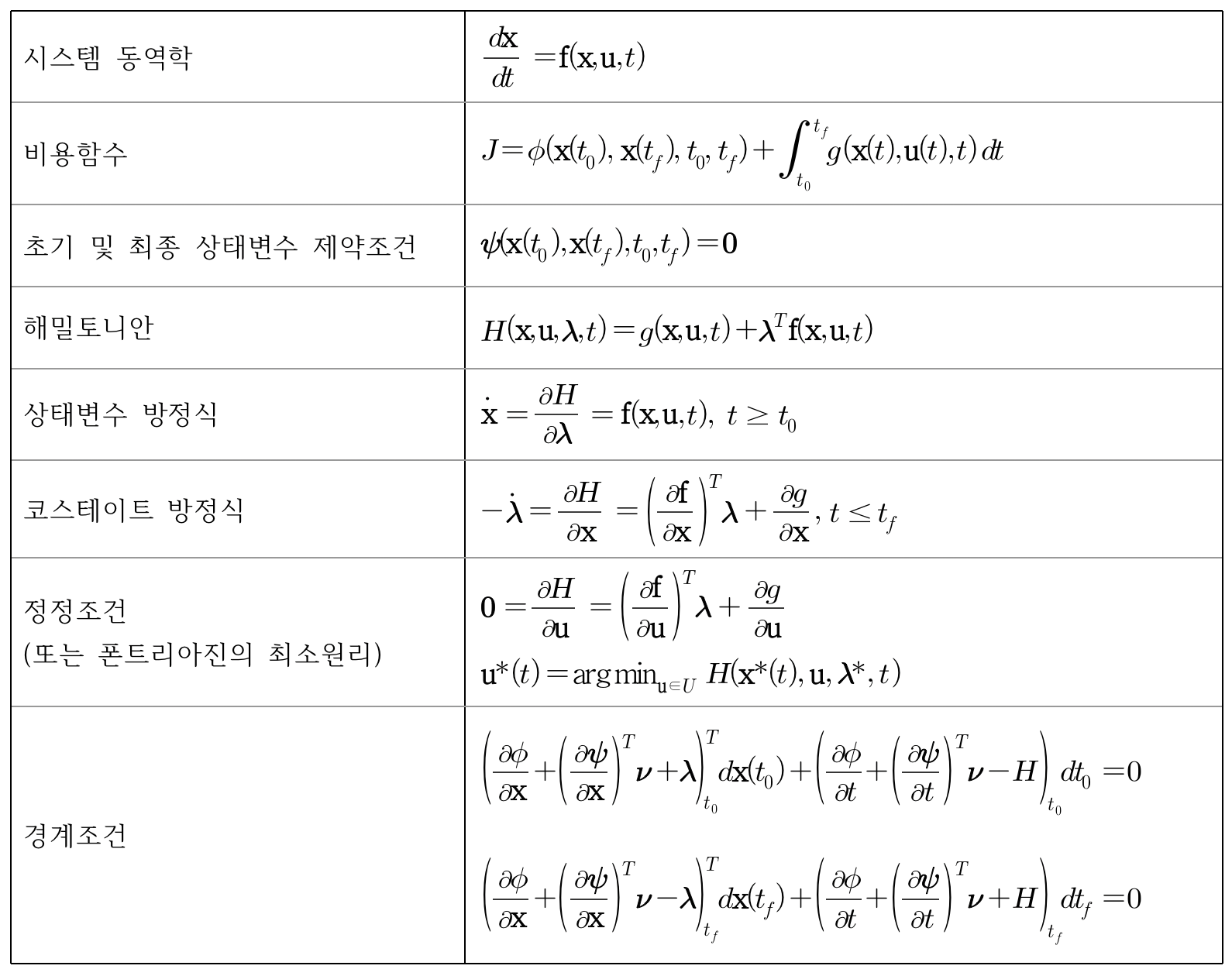

따라서 $d{t}_0=0$, $d\mathbf{x}(t_0)=0$, $d{t}_f=0$, $d\mathbf{x}(t_f)=0$ 이 되기 때문에 최적제어의 필요조건을 정리한 표에 의하면 경계조건은 자동으로 만족된다.





이 시스템의 비용함수도 다음과 같이 고정된 시간 구간 $[t_0,t_f]$ 에서 이차함수로 주어졌다고 하자.



$$\begin{array}{}\text{(2)}& J=\frac{1}{2}{\mathbf{x}}^T(t_f)S_f\mathbf{x}(t_f)+\frac{1}{2}{\int }_{t_0}^{t_f}({\mathbf{x}}^{T}Q\mathbf{x}+{\mathbf{u}}^{T}R\mathbf{u})dt\end{array}$$



최종 상태변수가 고정됐기 때문에 비용함수에 포함되어 있는 최종 상태변수 함수 ${\mathbf{x}}^T(t_f)S_f\mathbf{x}(t_f)$ 는 중복이므로 $S_f=0$ 으로 놓는다. 또한 해석적인 해를 얻기 위하여 $Q=0$ 으로 한다. 그러면, 비용함수는 다음과 같이 간단하게 된다.



$$\begin{array}{}\text{(3)}& J=\frac{1}{2}{\int }_{t_0}^{t_f}{\mathbf{u}}^{T}R\mathbf{u}dt\end{array}$$



이와 같은 설정으로 얻어지는 최적제어 문제를 고정최종상태 LQR(fixed-final-state linear quadratic regulator) 문제라고 한다.





이 문제를 풀기 위해 먼저 해밀토니안(Hamiltonian) 함수를 정의한다.



$$\begin{array}{}\text{(4)}& \mathcal{H}=\frac{1}{2}{\mathbf{u}}^{T}R\mathbf{u}+{\lambda }^T(A\mathbf{x}+B\mathbf{u})\end{array}$$



그러면 다음과 같이 상태변수와 코스테이트(costate) 미분 방정식을 얻을 수 있다.



$$\begin{array}{r}\text{(5)}& \dot{\mathbf{x}}& =\frac{\partial \mathcal{H}}{\partial \lambda }=A\mathbf{x}+B\mathbf{u}\\ -\dot{\lambda }& =\frac{\partial \mathcal{H}}{\partial \mathbf{x}}=A^T\lambda \end{array}$$



코스테이트 미분 방정식은 상태변수와 독립이므로 다음과 같이 쉽게 해를 구할 수 있다.



$$\begin{array}{}\text{(6)}& \lambda (t)=e^{A^T(t_f-t)}\lambda (t_f)\end{array}$$



정정조건(stationary condition)은 다음과 같다.



$$\begin{array}{}\text{(7)}& 0=\frac{\partial \mathcal{H}}{\partial \mathbf{u}}=B^T\lambda +R\mathbf{u}\end{array}$$



따라서 최적제어는 식 (7)과 (6)으로부터 다음과 같이 계산할 수 있다.



$$\begin{array}{r}\text{(8)}& \mathbf{u}(t)& =-R^{-1}{B}^T\lambda (t)\\ & =-R^{-1}{B}^T{e}^{A^T(t_f-t)}\lambda (t_f)\end{array}$$



식 (8)을 식 (1)에 대입하면 상태변수 미문 방정식은 다음과 같이 된다.



$$\begin{array}{}\text{(9)}& \dot{\mathbf{x}}=A\mathbf{x}-B{R}^{-1}{B}^T{e}^{A^T(t_f-t)}\lambda (t_f)\end{array}$$



위 식을 풀면 $\mathbf{x}(t)$ 를 다음과 같이 계산할 수 있다.



$$\begin{array}{}\text{(10)}& \mathbf{x}(t)=e^{A(t-t_0)}\mathbf{x}(t_0)-{\int }_{t_0}^t{e}^{A(t-\tau )}B{R}^{-1}{B}^T{e}^{A^T(t_f-\tau )}d\tau \lambda (t_f)\end{array}$$



위 식에 의하면 $t=t_f$ 에서 $\mathbf{x}(t_f)$ 를 다음과 같이 구할 수 있다.



$$\begin{array}{}\text{(11)}& \mathbf{x}(t_f)=e^{A(t_f-t_0)}\mathbf{x}(t_0)-{\int }_{t_0}^{t_f}{e}^{A(t_f-\tau )}B{R}^{-1}{B}^T{e}^{A^T(t_f-\tau )}d\tau \lambda (t_f)\end{array}$$



이 값이 $\mathbf{x}(t_f)={\mathbf{x}}_f$ 가 되도록 $\lambda (t_f)$ 를 계산해야 한다.





여기서 $G(t)$ 를 다음과 같이 정의하면,



$$\begin{array}{}\text{(12)}& G(t)={\int }_t^{t_f}{e}^{A(t_f-\tau )}B{R}^{-1}{B}^T{e}^{A^T(t_f-\tau )}d\tau \end{array}$$



$\lambda (t_f)$ 를 다음과 같이 계산할 수 있다.



$$\begin{array}{}\text{(13)}& \lambda (t_f)=-G^{-1}(t_0)({\mathbf{x}}_f-e^{A(t_f-t_0)}\mathbf{x}(t_0))\end{array}$$



마지막으로 식 (13)을 식 (8)에 대입하면 최적제어는



$$\begin{array}{}\text{(14)}& \mathbf{u}(t)=R^{-1}{B}^T{e}^{A^T(t_f-t)}{G}^{-1}(t_0)({\mathbf{x}}_f-e^{A(t_f-t_0)}\mathbf{x}(t_0))\end{array}$$



이 된다. 이 최적제어는 현재의 상태변수와 무관하고 상태변수의 초기값과 최종값 ${\mathbf{x}}_f$ 에만 영향을 받으므로 오픈루프(open-loop) 제어이다. 따라서 만약 어떤 이유로 시스템이 교란(perturbed)된다면 최종값에 도달하지 못할 수도 있다.

이제 최적제어가 초기 상태변수 $\mathbf{x}(t_0)$ 대신에 현재의 상태변수 $\mathbf{x}(t)$ 의 함수가 되도록 식을 조금 변형해 보자.

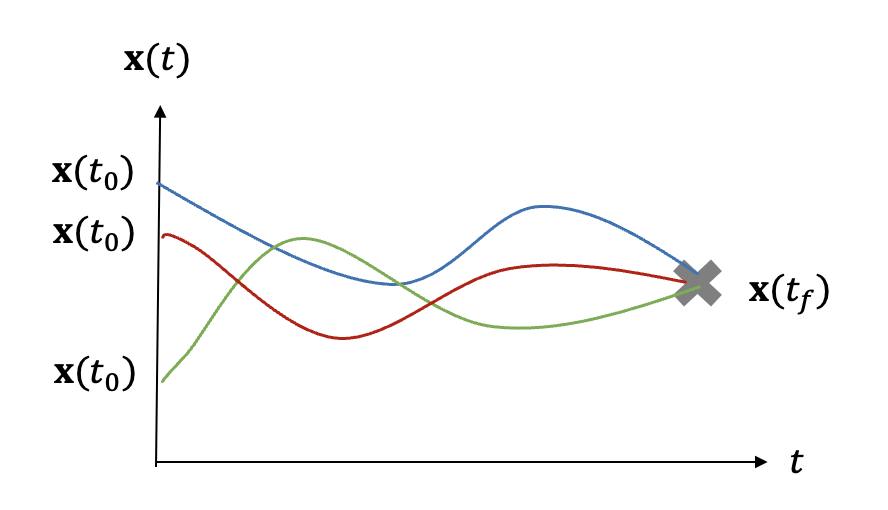

식 (11)은 시간 $t_0$ 에서 상태변수 $\mathbf{x}(t_0)$ 가 주어졌을 때 $\mathbf{x}(t_f)$ 를 계산하는 식이다. 이 식은 임의의 시간 $t_0\le t_f$ 에서 상태변수 $\mathbf{x}(t_0)$ 가 주어졌을 때에도 모두 성립하는 식이기 때문에, 시간 $t\le t_f$ 에서 상태변수 $\mathbf{x}(t)$ 가 주어졌을 때에도 성립해야 한다.



$$\begin{array}{}\text{(15)}& \mathbf{x}(t_f)=e^{A(t_f-t)}\mathbf{x}(t)-{\int }_t^{t_f}{e}^{A(t_f-\tau )}B{R}^{-1}{B}^T{e}^{A^T(t_f-\tau )}d\tau \lambda (t_f)\end{array}$$



따라서 식 (13)은 다음과 같이 수정된다.



$$\begin{array}{}\text{(16)}& \lambda (t_f)=-G^{-1}(t)({\mathbf{x}}_f-e^{A(t_f-t)}\mathbf{x}(t))\end{array}$$



최적제어도 식 (17)과 같이 수정되므로 최적제어는 이제 최종 상태변수와 함께 현재의 상태변수 $\mathbf{x}(t)$ 의 피드백 제어가 된다.



$$\begin{array}{}\text{(17)}& \mathbf{u}(t)=R^{-1}{B}^T{e}^{A^T(t_f-t)}{G}^{-1}(t)({\mathbf{x}}_f-e^{A(t_f-t)}\mathbf{x}(t))\end{array}$$



최적제어 (17)은 최종 상태가 제약된 LQR(final-state-constrained linear quadratic regulator) 최적제어의 일반적인 해를 통해서도 구할 수 있다. 앞선 포스팅(https://pasus.tistory.com/257)에서 유도해 본 일반적인 문제에서 $S_f=0$, $Q=0$, $C=I$ 로 두면 간략화된 최적제어 문제와 일치한다. 이 조건에서 최적제어 문제의 해는 다음과 같이 된다.



$$\begin{array}{r}\text{(18)}& & \dot{V}=-A^{T}V,t\le t_f,V(t_f)=I\\ \text{(19)}& & \dot{P}=V^{T}B{R}^{-1}{B}^{T}V,t\le t_f,P(t_f)=0\\ \text{(20)}& & \mathbf{u}(t)=-R^{-1}{B}^{T}V(t)P^{-1}(t)({\mathbf{x}}_f-V^T(t)\mathbf{x}(t))\end{array}$$



식 (19)에서 $V(t)$ 를 풀면 다음과 같다.



$$\begin{array}{}\text{(21)}& V(t)=e^{A^T(t_f-t)},t\le t_f\end{array}$$



식 (21)을 식 (19)에 대입하면 다음과 같이 된다.



$$\begin{array}{}\text{(22)}& \dot{P}=e^{A(t_f-t)}B{R}^{-1}{B}^T{e}^{A^T(t_f-t)}\end{array}$$



이 식을 풀면 $P(t)$ 는 다음과 같다.



$$\begin{array}{}\text{(23)}& P(t)=-{\int }_t^{t_f}{e}^{A(t_f-\tau )}B{R}^{-1}{B}^T{e}^{A^T(t_f-\tau )}d\tau \end{array}$$



이제 식 (23)을 식 (12)와 비교해 보면, $G(t)=-P(t)$ 가 됨을 알 수 있다. 따라서 최적제어 식 (20)은 식 (17)과 일치함을 확인할 수 있다.
