Ho-Kalman 식별 알고리즘

다음과 같이 미지의 이산시간(discrete-time) 선형 시스템이 있다고 하자.



$$\begin{array}{r}\text{(1)}& & {\mathbf{x}}_{k+1}=A{\mathbf{x}}_k+B{\mathbf{u}}_k\\ & {\mathbf{y}}_k=C{\mathbf{x}}_k+D{\mathbf{u}}_k\end{array}$$



여기서 ${\mathbf{x}}_k\in {\mathbb{R}}^n$, ${\mathbf{u}}_k\in {\mathbb{R}}^p$, ${\mathbf{y}}_k\in {\mathbb{R}}^q$, $A\in {\mathbb{R}}^{n\times n}$, $B\in {\mathbb{R}}^{n\times p}$, $C\in {\mathbb{R}}^{q\times n}$, $D\in {\mathbb{R}}^{q\times p}$ 이다.





이 시스템의 마코프 파라미터 $Y_i$ 가 주어졌을 때,



$$\begin{array}{}\text{(2)}& Y_i=\{\begin{array}{ll}D,& i=0\\ C{A}^{i-1}B,& i>0\end{array}\end{array}$$



시스템 (1)의 행렬 $A,B,C,D$ 및 차수(order) $n$ 을 추정할 수 있을까. 즉, 시스템을 식별(identification)할 수 있을까.

식별하기에 앞서서 위 시스템의 가관측성(observability) 행렬 ${\mathcal{O}}_n$와 가제어성(controllability) 행렬 ${\mathcal{R}}_n$ 을 서로 곱해보자.



$$\begin{array}{r}\text{(3)}& {\mathcal{O}}_n{\mathcal{R}}_n& =\left[\begin{array}{c}C\\ CA\\ C{A}^2\\ ⋮\\ C{A}^{n-1}\end{array}\right]\left[\begin{array}{ccccc}B& AB& A^{2}B& \cdots & A^{n-1}B\end{array}\right]\\ & =\left[\begin{array}{ccccc}CB& CAB& C{A}^{2}B& \cdots & C{A}^{n-1}B\\ CAB& C{A}^{2}B& C{A}^{3}B& \cdots & C{A}^{n}B\\ C{A}^{2}B& C{A}^{3}B& C{A}^{4}B& \cdots & C{A}^{n+1}B\\ ⋮& ⋮& ⋮& \ddots & ⋮\\ C{A}^{n-1}B& C{A}^{n}B& C{A}^{n+1}B& \cdots & C{A}^{2n-2}B\end{array}\right]\end{array}$$



식 (3)의 행렬은 항켈(Hankel) 행렬이 되고 각 구성 성분은 $Y_0$ 를 제외한 마코프 파라미터인 것을 알 수 있다. 따라서 식 (3)은 다음과 같이 쓸 수 있다.



$$\begin{array}{}\text{(4)}& \mathcal{H}={\mathcal{O}}_n{\mathcal{R}}_n=\left[\begin{array}{cccc}{Y}_1& Y_2& \cdots & Y_n\\ Y_2& Y_3& \cdots & Y_{n+1}\\ ⋮& ⋮& \ddots & ⋮\\ Y_n& Y_{n+1}& \cdots & Y_{2n-1}\end{array}\right]\end{array}$$



Ho-Kalman 식별 알고리즘은 미지의 시스템의 마코프 파라미터 $Y_i$ 가 주어졌을 때 시스템 행렬 $A,B,C,D$ 및 차수 $n$ 을 추정하는 알고리즘이다.

행렬 $D$ 는 $Y_0$ 와 같으므로 바로 추정이 가능하고, 행렬 $A,B,C$ 와 차수 $n$ 은 마코프 파라미터를 이용하여 항켈 행렬을 구성한 다음 추정한다. 다음과 같이 행이 $r$, 열이 $s$ 인 항켈 행렬 ${\mathcal{H}}_{r,s}(0)$ 을 정의한다.



$$\begin{array}{}\text{(5)}& {\mathcal{H}}_{r,s}(0)=\left[\begin{array}{cccc}{Y}_1& Y_2& \cdots & Y_s\\ Y_2& Y_3& \cdots & Y_{s+1}\\ ⋮& ⋮& \ddots & ⋮\\ Y_r& Y_{r+1}& \cdots & Y_{r+s-1}\end{array}\right]\in {\mathbb{R}}^{qr\times ps}\end{array}$$



식 (5)의 행렬을 ${\mathcal{H}}_{r,s}(0)={\mathcal{O}}_r{\mathcal{R}}_s$ 로 분할하면 다음과 같다.



$$\begin{array}{}\text{(6)}& {\mathcal{O}}_r=\left[\begin{array}{c}C\\ CA\\ C{A}^2\\ ⋮\\ C{A}^{r-1}\end{array}\right],{\mathcal{R}}_s=\left[\begin{array}{ccccc}B& AB& A^{2}B& \cdots & A^{s-1}B\end{array}\right]\end{array}$$



여기서 $r$ 과 $s$ 는 예상되는 시스템의 차수 $n$ 보다 크게 잡아야 한다. 만약 시스템의 차수가 $n$ 이면 마코프 파라미터를 $r>n$, $s>n$ 이상 쌓아도 항켈 행렬 ${\mathcal{H}}_{r,s}(0)$ 의 랭크(rank)는 $n$ 이 될 것이므로, 행렬 ${\mathcal{H}}_{r,s}(0)$ 의 랭크가 더 이상 증가하지 않을 때까지 마코프 파라미터를 추가하고 시스템의 차수 $n$ 을 다음과 같이 계산하면 된다.



$$\begin{array}{}\text{(7)}& n=rank({\mathcal{H}}_{r,s}(0))\end{array}$$

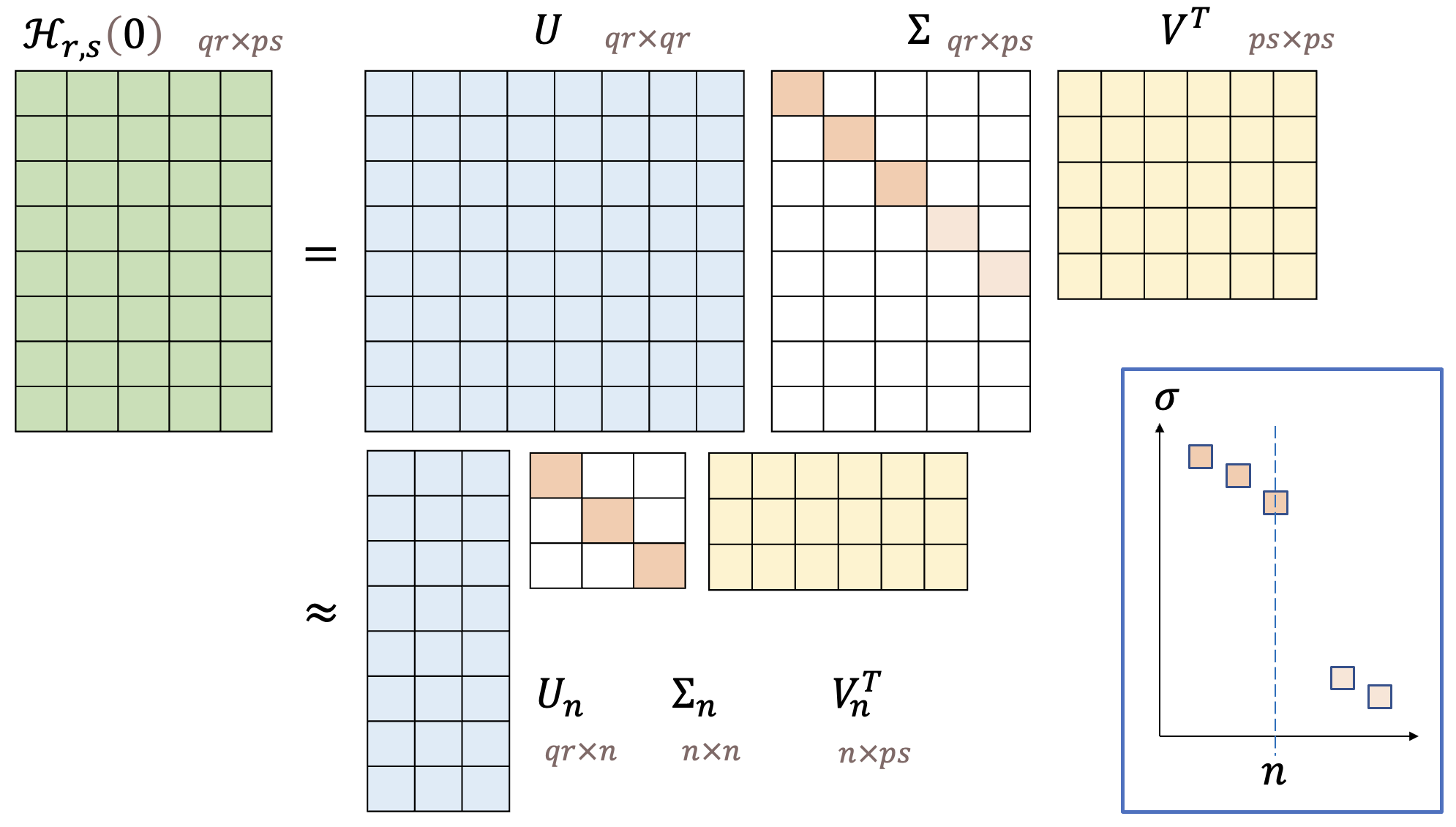

그러나 실제 적용에 있어서는 노이즈나 다른 영향으로 인하여 ${\mathcal{H}}_{r,s}(0)$ 의 랭크가 계속 증가할 수 있다. 이럴 경우에는 다음과 같이 특이값 분해(SVD, singular value decomposition)를 이용하여 특이값이 현격하게 차이나는 지점을 시스템의 차수 $n$ 으로 정한다.



$$\begin{array}{r}\text{(8)}& {\mathcal{H}}_{r,s}(0)& =U\mathrm{\Sigma }{V}^T\approx U_n{\mathrm{\Sigma }}_n{V}_n^T\\ & =U_n{\mathrm{\Sigma }}_n^{1/2}{\mathrm{\Sigma }}_n^{1/2}{V}_n^T\\ \\ & ={\hat{\mathcal{O}}}_r{\hat{\mathcal{R}}}_s\end{array}$$





식 (6)과 (8)에 의하면 ${\hat{\mathcal{O}}}_r$ 과 ${\hat{\mathcal{R}}}_s$ 는 각각 다음과 같다.



$$\begin{array}{r}\text{(9)}& & {\hat{\mathcal{O}}}_r=\left[\begin{array}{c}C\\ CA\\ C{A}^2\\ ⋮\\ C{A}^{r-1}\end{array}\right]=U_n{\mathrm{\Sigma }}_n^{1/2}\\ & {\hat{\mathcal{R}}}_s=\left[\begin{array}{ccccc}B& AB& A^{2}B& \cdots & A^{s-1}B\end{array}\right]={\mathrm{\Sigma }}_n^{1/2}{V}_n^T\end{array}$$



이제 행렬 $A,B,C$ 를 추정하기 위하여 다음과 같이 항켈 행렬 ${\mathcal{H}}_{r,s}(0)$ 을 한칸 이동시킨 항켈 행렬 ${\mathcal{H}}_{r,s}(1)$ 을 정의한다.



$$\begin{array}{r}\text{(10)}& {\mathcal{H}}_{r,s}(1)& =\left[\begin{array}{cccc}{Y}_2& Y_3& \cdots & Y_{s+1}\\ Y_3& Y_4& \cdots & Y_{s+2}\\ ⋮& ⋮& \ddots & ⋮\\ Y_{r+1}& Y_{r+2}& \cdots & Y_{r+s}\end{array}\right]\in {\mathbb{R}}^{qr\times ps}\\ & =\left[\begin{array}{c}C\\ CA\\ C{A}^2\\ ⋮\\ C{A}^{r-1}\end{array}\right]A\left[\begin{array}{ccccc}B& AB& A^{2}B& \cdots & A^{s-1}B\end{array}\right]\end{array}$$



식 (9)에 의하면 ${\mathcal{H}}_{r,s}(1)$ 은 다음과 같이 근사화 할 수 있다.



$$\begin{array}{}\text{(11)}& {\mathcal{H}}_{r,s}(1)\approx U_n{\mathrm{\Sigma }}_n^{1/2}A{\mathrm{\Sigma }}_n^{1/2}{V}_n^T\end{array}$$



식 (11)로부터 A는 다음과 같이 계산할 수 있다.



$$\begin{array}{}\text{(12)}& \hat{A}={\mathrm{\Sigma }}_n^{-1/2}{U}_n^T{\mathcal{H}}_{r,s}(1)V_n{\mathrm{\Sigma }}_n^{-1/2}\end{array}$$



식 (9)의 ${\hat{\mathcal{R}}}_s$ 로부터 $B$ 는 다음과 같이 계산할 수 있다.



$$\begin{array}{r}\text{(13)}& \hat{B}& =\left[\begin{array}{cccc}B& AB& \cdots & A^{s-1}B\end{array}\right]\left[\begin{array}{c}{I}_p\\ 0\\ ⋮\\ 0\end{array}\right]\\ & ={\mathrm{\Sigma }}_n^{1/2}{V}_n^T{E}_p\end{array}$$



식 (9)의 ${\hat{\mathcal{O}}}_r$ 로부터 $C$ 는 다음과 같이 계산할 수 있다.



$$\begin{array}{r}\text{(14)}& \hat{C}& =\left[\begin{array}{cccc}{I}_q& 0& \cdots & 0\end{array}\right]\left[\begin{array}{c}C\\ CA\\ ⋮\\ C{A}^{r-1}\end{array}\right]\\ & =E_q{U}_n{\mathrm{\Sigma }}_n^{1/2}\end{array}$$



Ho-Kalman 식별 알고리즘을 정리하면 다음과 같다.

    1. 미지의 시스템의 임펄스 반응을 이용하여 마코프 파라미터를 구한다.
    2. 마코프 파라미터로 항켈 행렬 ${\mathcal{H}}_{r,s}(0)$, ${\mathcal{H}}_{r,s}(1)$ 을 만든다.
    3. 항켈 행렬 ${\mathcal{H}}_{r,s}(0)$ 의 SVD를 계산하고 시스템 차수를 구한다.
    4. 시스템 행렬 $A,B,C,D$ 를 계산한다.
