[Continuous-Time] 자유최종상태 (Free-final-state) LQR

다음과 같은 선형 시스템이 있다.



$$\begin{array}{}\text{(1)}& \dot{\mathbf{x}}=A(t)\mathbf{x}+B(t)\mathbf{u}\end{array}$$



이 시스템의 초기 시간 $t_0$ 와 초기 상태변수 $\mathbf{x}(t_0)$ 는 주어졌다고 가정한다. 또한 최종 시간 $t_f$ 도 주어졌다고 가정한다. 하지만 최종 상태변수에 관한 제약조건이 없다고 가정한다.

이 시스템의 목적함수도 다음과 같이 고정된 시간 구간 $[t_0,t_f]$ 에서 이차함수로 주어졌다고 하자.



$$\begin{array}{}\text{(2)}& J=\frac{1}{2}{\mathbf{x}}^T(t_f)S_f\mathbf{x}(t_f)+\frac{1}{2}{\int }_{t_0}^{t_f}({\mathbf{x}}^{T}Q(t)\mathbf{x}+{\mathbf{u}}^{T}R(t)\mathbf{u})dt\end{array}$$



여기서 $S_f\ge 0$, $Q(t)\ge 0$, $R(t)>0$ 이다. 이와 같은 최적제어 문제는 목적함수를 최소화하면서 시스템의 최종 상태변수가 정해지지 않고 계산되도록 요구하는 것이므로 최종자유상태 LQR (free-final-state linear quadratic regulator) 문제라고 한다.

이 문제를 풀기 위해 먼저 해밀토니안 (Hamiltonian) 함수를 정의한다.



$$\begin{array}{}\text{(3)}& \mathcal{H}=\frac{1}{2}({\mathbf{x}}^{T}Q\mathbf{x}+{\mathbf{u}}^{T}R\mathbf{u})+{\lambda }^T(A\mathbf{x}+B\mathbf{u})\end{array}$$



여기서 $\lambda$ 는 라그랑지 곱수이다.

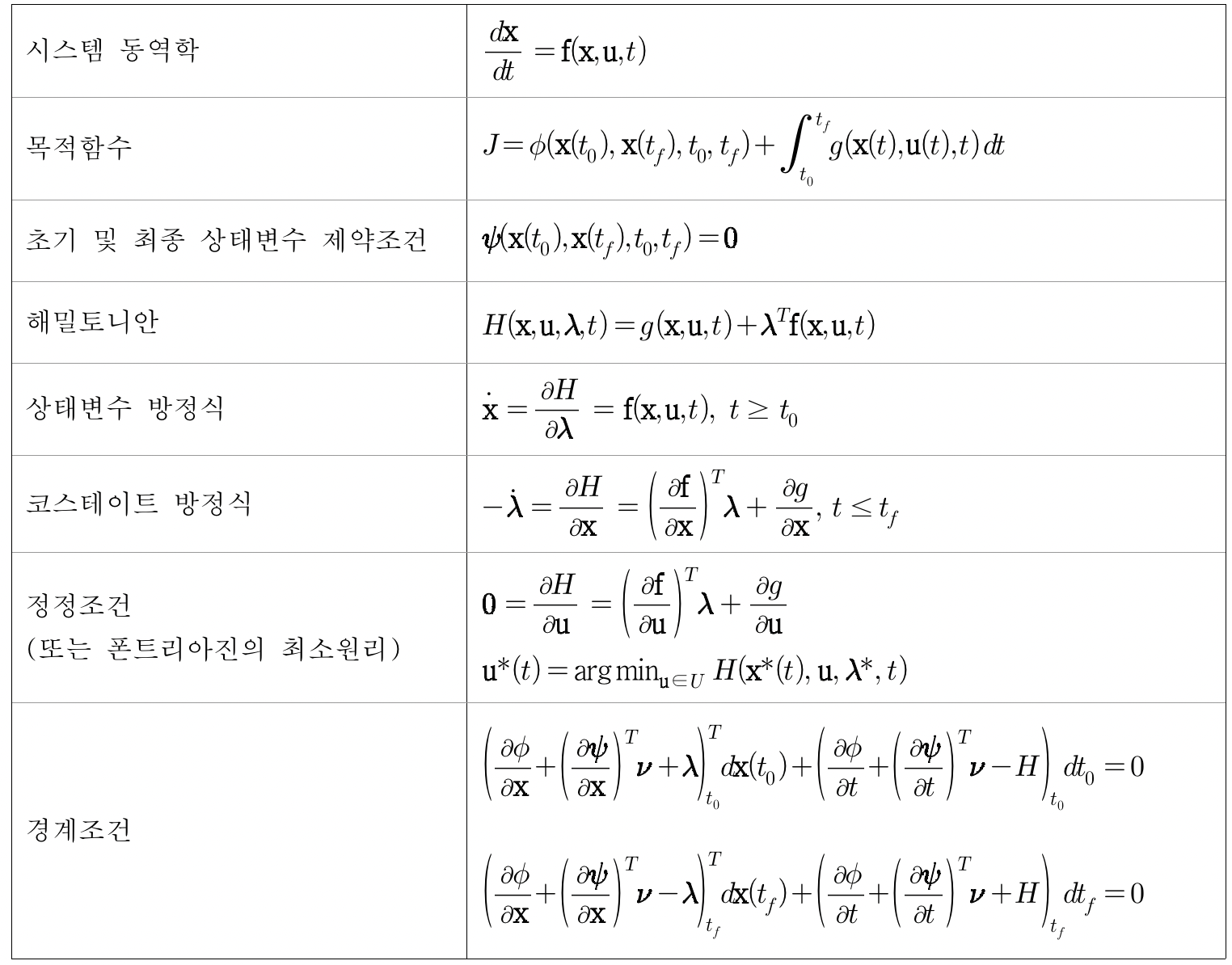

최적제어의 필요조건을 정리한 표에 의하면 다음과 같이 상태변수와 코스테이트(costate) 미분 방정식을 얻을 수 있다.



$$\begin{array}{r}\text{(4)}& \dot{\mathbf{x}}& =\frac{\partial \mathcal{H}}{\partial \lambda }=A\mathbf{x}+B\mathbf{u}\\ \text{(5)}& -\dot{\lambda }& =\frac{\partial \mathcal{H}}{\partial \mathbf{x}}=Q\mathbf{x}+A^T\lambda \end{array}$$





상태변수와 코스테이트 미분 방정식을 풀기 위해서는 경계조건이 필요하다. 여기서는 초기 시간과 초기 상태변수, 그리고 최종 시간이 정해졌으므로 $d{t}_0=0,d\mathbf{x}(t_0)=0,d{t}_f=0$ 이 된다. 따라서 표의 경계조건에 의하면,



$$\begin{array}{}\text{(6)}& S_f\mathbf{x}(t_f)-\lambda (t_f)=0\end{array}$$



을 얻을 수 있다. 정정조건 (stationary condition)은 다음과 같다.



$$\begin{array}{}\text{(7)}& 0=\frac{\partial \mathcal{H}}{\partial \mathbf{u}}=B^T\lambda +R\mathbf{u}\end{array}$$







식 (7)에 의하면 최적제어 입력은 다음과 같이 계산할 수 있다.



$$\begin{array}{}\text{(8)}& \mathbf{u}(t)=-R^{-1}{B}^T\lambda (t)\end{array}$$



식 (8)을 (4)에 대입하면 식 (5)와 함께 다음과 같이 2개의 결합 미분 방정식을 얻을 수 있다.



$$\begin{array}{}\text{(9)}& \left[\begin{array}{c}\dot{\mathbf{x}}\\ \dot{\lambda }\end{array}\right]=\left[\begin{array}{cc}A& -B{R}^{-1}{B}^T\\ -Q& -A^T\end{array}\right]\left[\begin{array}{c}\mathbf{x}\\ \lambda \end{array}\right]\end{array}$$



식 (9)를 해밀토니안 시스템이라고 한다. 식 (9)에 의하면 해밀토니안 시스템은 초기값 $\mathbf{x}(t_0)$ 와 최종값 $\lambda (t_f)$  주어진 2점 경계값 문제 (two-point boundary value problem)이다.





이제, 자유최종상태 LQR 문제를 풀어보자.

식 (6)은 최종 시간 $t_f$ 에서만 적용되지만, 모든 시간 구간 $[t_0,t_f]$ 에서도 적용된다고 가정한다. 즉,



$$\begin{array}{}\text{(10)}& \lambda (t)=S(t)\mathbf{x}(t)\end{array}$$



만약 식 (10)을 만족하는 $S(t)$ 를 구할 수 있다면 이러한 가정은 유효할 것이다. 식 (10)을 미분하고 식 (5)와 비교하면 다음과 같다.



$$\begin{array}{r}\text{(11)}& \dot{\lambda }& =\dot{S}\mathbf{x}+S\dot{\mathbf{x}}\\ & =-Q\mathbf{x}-A^T\lambda \end{array}$$



식 (4)와 (8)을 식 (11)에 대입하고 정리하면 다음과 같다.



$$\begin{array}{r}\text{(12)}& -\dot{S}\mathbf{x}& =S(A\mathbf{x}+B\mathbf{u})+Q\mathbf{x}+A^T\lambda \\ & =(SA-SB{R}^{-1}{B}^{T}S+Q+A^{T}S)\mathbf{x}\end{array}$$



위 식은 모든 $\mathbf{x}$ 에 대해서 성립해야 하므로, 다음 미분 방정식을 얻을 수 있다.



$$\begin{array}{}\text{(13)}& -\dot{S}=SA+A^{T}S-SB{R}^{-1}{B}^{T}S+Q,t\le t_f,S(t_f)=S_f\end{array}$$



식 (13)은 시간적으로 역방향(backward)으로 풀 수 있는 식이다. 식 (6)을 통해서 식 (10)을 유추해 냈으므로 시간 $t=t_f$ 일 때 $S(t)$ 의 경계값은 최종 상태변수의 가중값 행렬인 $S_f$ 가 된다. 따라서 식 (15)에 의해서 식 (10)이 타당한 가정임을 알 수 있다. 식 (13)을 리카티 방정식(Riccati equation)이라고 한다.

$S_f$ 을 이용해서 시간적으로 역순으로 모든 시간에서 $S(t)$ 를 계산하면 식 (8)로 다음과 같이 최적제어를 계산할 수 있다.



$$\begin{array}{}\text{(14)}& \mathbf{u}(t)=-R^{-1}{B}^T\lambda (t)=-R^{-1}{B}^{T}S(t)\mathbf{x}(t)\end{array}$$



여기서 LQ 게인 $K(t)$ 를 다음과 같이 정의하면,



$$\begin{array}{}\text{(15)}& K(t)=-R^{-1}{B}^{T}S(t)\end{array}$$



최적제어는 다음과 같이 상태변수 피드백 제어의 형태가 된다.



$$\begin{array}{}\text{(16)}& \mathbf{u}(t)=K(t)\mathbf{x}(t)\end{array}$$



LQ 게인은 상태변수에 비례하는 제어입력을 산출하는 비례 제어의 이득값이다. 행렬 $A,B,Q,R$ 이 상수행렬이더라도 LQ 게인은 시간의 함수라는데 주의해야 한다.

최적제어를 시스템에 적용하면 다음과 같이 폐회로(closed-loop) 시스템을 얻을 수 있다.



$$\begin{array}{}\text{(17)}& \dot{\mathbf{x}}=(A+BK)\mathbf{x}\end{array}$$



식 (15)에 의하면 LQ 게인은 상태변수의 궤적과 무관하게 계산할 수 있다. 따라서 최적제어인 식 (16)을 시스템에 직접 적용하기 전에 미리 LQ 게인을 계산해서 저장해 놓을 수 있다. 그런 후 순차적으로 LQ 게인을 꺼내서 식 (17)로 최적 궤적을 계산할 수 있다.

리카티 방정식 (13)은 LQ 게인 $K(t)$ 를 이용하여 표현할 수도 있다.



$$\begin{array}{}\text{(18)}& -\dot{S}=SA+A^{T}S-K^{T}RK+Q,t\le t_f\end{array}$$



또한 식 (17)의 폐회로 시스템 행렬로 표현할 수도 있다.



$$\begin{array}{}\text{(19)}& -\dot{S}=S(A+BK)+(A+BK{)}^{T}S+K^{T}RK+Q,t\le t_f\end{array}$$



정리하면 다음과 같다.



$$\begin{array}{rl}& \text{시스템 모델: }\\ \\ & \dot{\mathbf{x}}=A(t)\mathbf{x}+B(t)\mathbf{u}\\ \\ & \text{목적함수: }\\ \\ & J=\frac{1}{2}{\mathbf{x}}^T(t_f)S_f\mathbf{x}(t_f)+\frac{1}{2}{\int }_{t_0}^{t_f}({\mathbf{x}}^{T}Q(t)\mathbf{x}+{\mathbf{u}}^{T}R(t)\mathbf{u})dt,S_f\ge 0,Q\ge 0,R>0\\ \\ & \text{최적제어:}\\ \\ & -\dot{S}=SA+A^{T}S-SB{R}^{-1}{B}^{T}S+Q,t\le t_f,S(t_f)=S_f\\ \\ & K(t)=-R^{-1}{B}^{T}S(t)\\ \\ & \mathbf{u}(t)=K(t)\mathbf{x}(t)\end{array}$$
